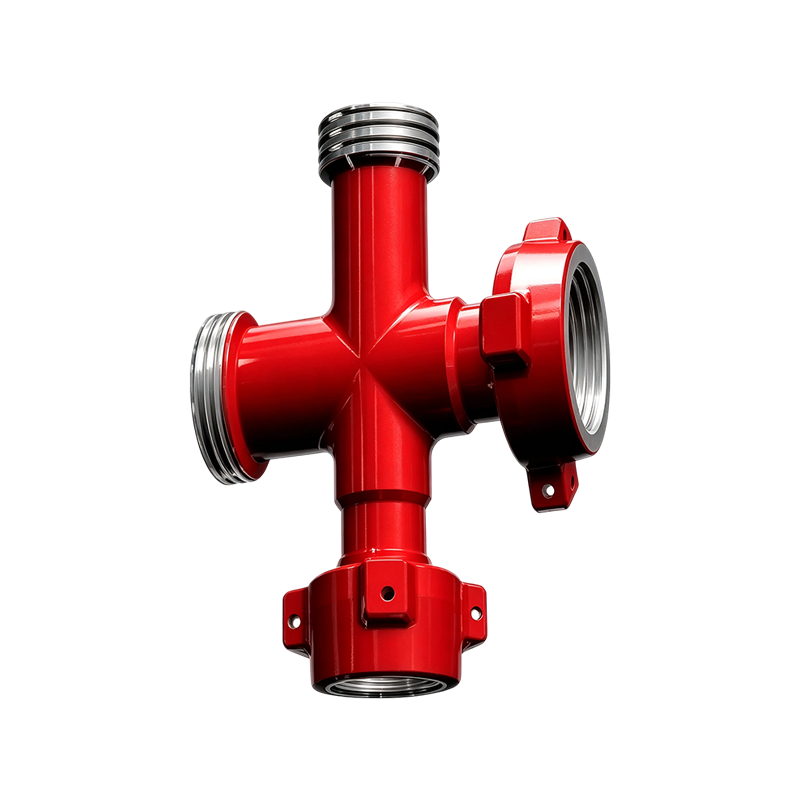

Многопортовый интегральный крестообразный фитинг‑разветвитель для трубопроводов высокого давления

Размер: 2", 3"

Рабочее давление: 42 МПа – 105 МПа (6000 PSI – 15000 PSI)

Материал: легированная сталь, нержавеющая сталь

  • Подробная информация о продукте
  • Параметр
  • Рисунок продукта

Технические характеристики

Диапазон размеров: доступен в исполнениях с диаметром отверстия 2 и 3 дюйма.

Возможности по давлению: разработан для работы при высоких рабочих давлениях с вариантами от 42 МПа до 105 МПа.

Совместимость с промышленными стандартами: полностью соответствует требованиям серий FIG 602, FIG 1002 и FIG 1502.

Гибкость концевого соединения: широкий выбор комбинированных типов соединений — включая конфигурации M×F×F×F, F×F×M×M и M×M×M×M — для обеспечения бесшовной интеграции в существующие трубопроводные коллекторные системы нефтяных месторождений.


Преимущества производительности

Улучшенное управление потоком: четырехходовая конфигурация является идеальным центральным узлом для разделения или слияния линий высокого давления, что значительно упрощает компоновку коллекторов.

Превосходная надежность конструкции: интегральная конструкция сводит к минимуму потенциальные точки утечки, обеспечивая длительную герметизацию даже при интенсивном циклическом воздействии давления.

Эффективность развертывания на месте: благодаря широкому выбору доступных схем соединений данное крестообразное изделие снижает потребность в дополнительных адаптерах, оптимизируя процедуры сборки и технического обслуживания при решении ответственных полевых задач.

Устойчивость: изготовлен из материалов, рассчитанных на исключительную долговечность, что обеспечивает стабильную работу в условиях, где сохранение целостности под давлением имеет первостепенное значение.

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Давление:42МПа

Давление:42МПа

Давление:70МПа

Давление:70МПа

Давление: 105 МПа

Давление: 105 МПа

РИС602(Ф×М×М×М)

ФИГ602(Ф×Ф×М×М)

РИС602(М×Ж×Ж×Ж)

ФИГ602(Ф×М×Ф×М)

РИС602(М×М×М×М)

ФИГ602(Ф×Ф×Ф×Ф)

РИС602(Ф×М×М×М)

ФИГ602(Ф×Ф×М×М)

РИС602(М×Ж×Ж×Ж)

ФИГ602(Ф×М×Ф×М)

РИС1002(Ф×М×М×М)

РИС1002(Ф×Ф×М×М)

РИС1002(М×Ж×Ж×Ж)

РИС1002(Ф×М×Ф×М)

РИС1002(М×М×М×М)

РИС1002(Ф×М×М×М)

РИС1002(Ф×Ф×М×М)

РИС1002(М×Ж×Ж×Ж)

РИС1002(Ф×М×Ф×М)

РИС1502(Ф×М×М×М)

РИС1502(Ф×Ф×М×М)

РИС1502(М×Ж×Ж×Ж)

РИС1502(Ф×М×Ф×М)

ФИГ1502(Ф×Ф×Ф×Ф)

РИС1502(Ф×М×М×М)

РИС1502(Ф×Ф×М×М)

РИС1502(М×Ж×Ж×Ж)

РИС1502(Ф×М×Ф×М)

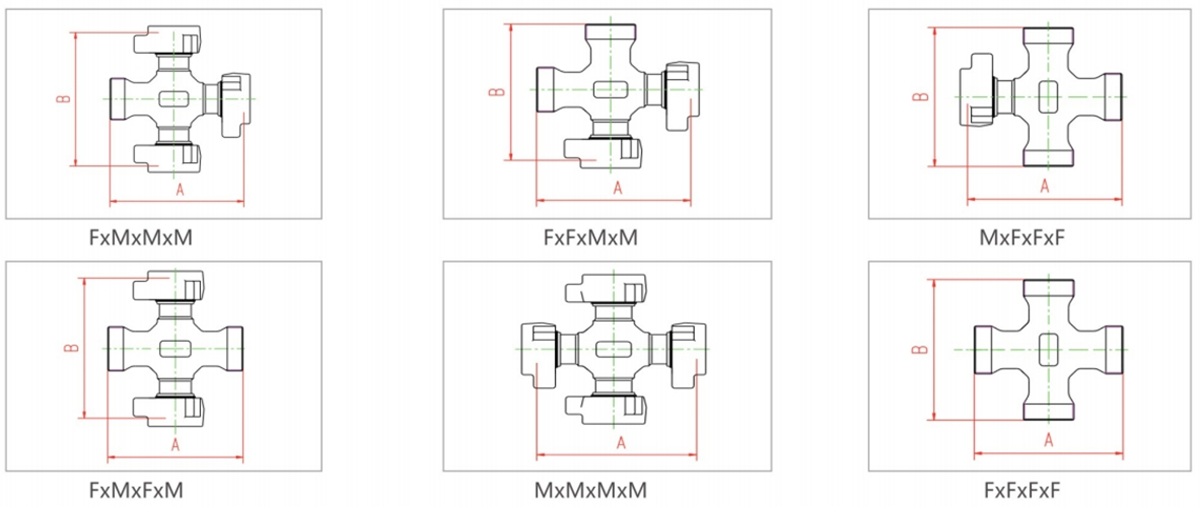

Продукт
Имя
Спецификация Работающий
Давление
Размеры
(мм)
Тип соединения Вес
(кг)
А Б
Поперечный сустав 2" 42МПа 308  308  РИС602(Ф×М×М×М) 32,7
308  308  ФИГ602(FxFxM×M) 30,4
308  308  ФИГ602(М×ФxФ×Ф) 28.1
308  308  ФИГ602(F×M×FxM) 30,4
308  308  РИС602(М×М×М×М) 35
308  308  ФИГ602(F×FxFxF) 26,3
3" 428  428  РИС602(Ф×М×М×М) 87,1
428  428  ФИГ602(FxFxM×M) 81,6
428  428  ФИГ602(М×ФxФ×Ф) 76,2
428  428  ФИГ602(ФхМ×ФхМ) 81,6
2" 70МПа 308  308  РИС1002(Ф×М×М×М) 36,3
308  308  ФИГ1002(F×FxM×M) 33.1
308  308  ФИГ1002(М×ФxФ×Ф) 30
308  308  РИС1002(Ф×М×Ф×М) 33.1
308  308  РИС1002(М×М×М×М) 39,5
3" 428  428  РИС1002(Ф×М×М×М) 89,4
428  428  ФИГ1002(FxFxM×M) 83
428  428  ФИГ1002(М×ФxФ×Ф) 80,7
428  428  ФИГ1002(FxM×FxM) 83
2" 105МПа 308  308  РИС1502(Ф×М×М×М) 36,3
308  308  ФИГ1502(FxFxM×M) 33.1
308  308  ФИГ1502(М×ФxФ×Ф) 30
308  308  ФИГ1502(FxM×FxM) 33.1
308  308  ФИГ1502(FxFxF×F) 26,8
3" 428  428  РИС1502(Ф×М×М×М) 89,4
428  428  ФИГ1502(FxFxM×M) 83
428  428  РИС1502(М×Ж×Ж×Ж) 80,7
428  428  РИС1502(Ф×М×Ф×М) 83
