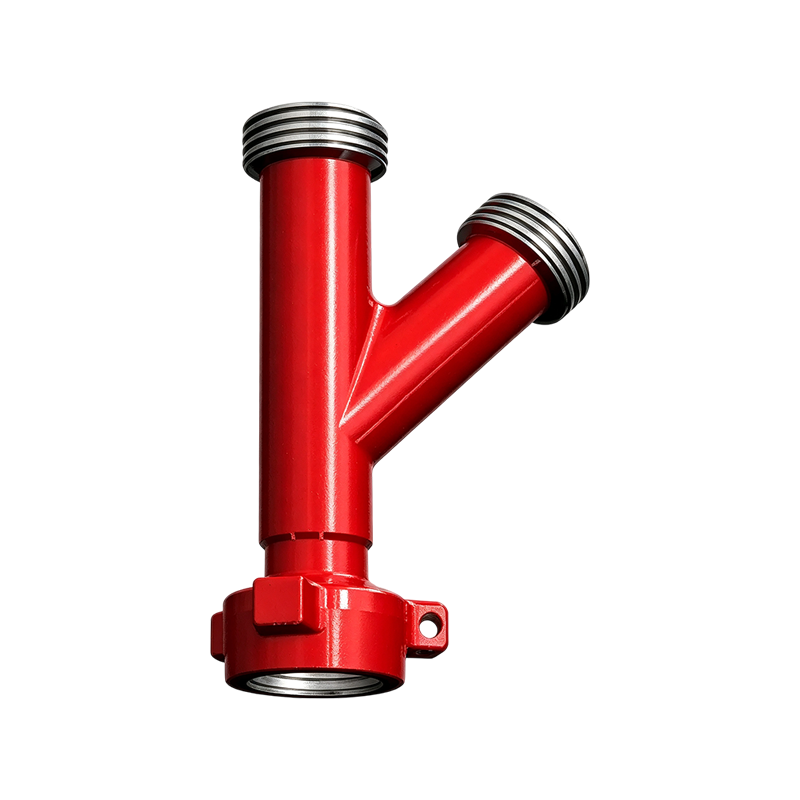

Фиг.602/1002/1502 Серия 45° Фитинг бокового коллекторного соединения

Дом / Продукция / Запчасть / Фиг.602/1002/1502 Серия 45° Фитинг бокового коллекторного соединения

Фиг.602/1002/1502 Серия 45° Фитинг бокового коллекторного соединения

Размер: 2", 3"

Рабочее давление: 42 МПа – 105 МПа (6000 PSI – 15000 PSI)

Материал: легированная сталь, нержавеющая сталь

  • Подробная информация о продукте
  • Параметр
  • Рисунок продукта

Технические характеристики

Диапазон размеров: доступны размеры отверстий 2 и 3 дюйма.

Допустимое давление: разработана для сложных условий при номинальном рабочем давлении 42 МПа, 70 МПа и 105 МПа.

Разнообразие конфигураций: выпускается в нескольких типах соединений, включая M×F×F, M×F×M и F×F×F, для бесшовной интеграции в различные трубопроводные коллекторные системы.

Стандартизированная совместимость: полностью совместимо с требованиями промышленных серий FIG 602, FIG 1002 и FIG 1502.



Эксплуатационные преимущества

Универсальность коллектора: угол 45° обеспечивает более рациональную и эффективную прокладку линий подачи жидкости высокого давления по сравнению со стандартными Т‑образными соединениями, снижая турбулентность в ответственных узлах коллектора.

Надежность при высоком давлении: сконструировано для выдерживания жестких циклов давления при решении сложных задач по перекачке и техническому обслуживанию без нарушения целостности уплотнения.

Адаптивность установки: широкий выбор доступных схем концевых соединений обеспечивает упрощенную настройку на месте и быструю адаптацию под конкретные требования к трубопроводам на буровой площадке.

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Давление:42МПа

Давление:42МПа

Давление:70МПа

Давление:70МПа

Давление: 105 МПа

Давление: 105 МПа

ФИГ602(М×Ж×Ж)

ФИГ602(М×Ф×М)

ФИГ602(Ф×Ф×Ф)

ФИГ602(М×Ж×Ж)

ФИГ602(М×Ф×М)

ФИГ602(Ф×Ф×Ф)

ФИГ1002(М×Ж×Ж)

РИС1002(М×Ж×М)

ФИГ1002(Ф×Ф×Ф)

ФИГ1002(М×Ж×Ж)

РИС1002(М×Ж×М)

ФИГ1002(Ф×Ф×Ф)

РИС1502(М×Ж×Ж)

РИС1502(М×Ж×М)

ФИГ1502(Ф×Ф×Ф)

РИС1502(М×Ж×Ж)

РИС1502(М×Ж×М)

ФИГ1502(Ф×Ф×Ф)

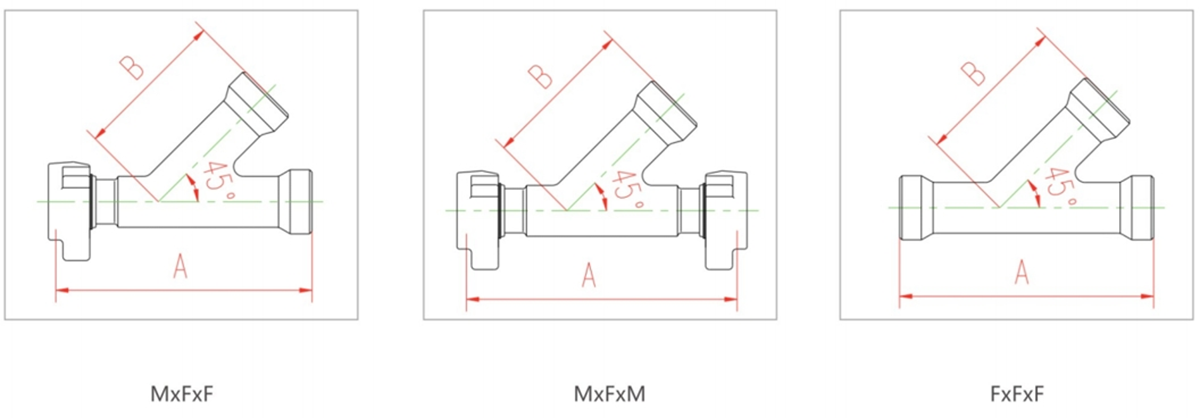

Продукт
Имя
Спецификация Работающий
Давление
Размеры
(мм)
Тип соединения Вес
(кг)
А Б
Коллекторное соединение 2" 42МПа 400  250  ФИГ602(М×Ж×Ж) 21,5
400  250  ФИГ602(М×Ф×М) 23,7
400  250  ФИГ602(Ф×Ф×Ф) 19,3
3" 533  355  ФИГ602(М×Ж×Ж) 40,1
533  355  ФИГ602(М×Ф×М) 45,1
533  355  ФИГ602(FxF×F) 35.1
2" 70МПа 400  250  FG1002(М×Ф×Ф) 24,5
400  250  РИС1002(М×Ж×М) 26,7
400  250  ФИГ1002(FxF×F) 22,3
3" 533  355  ФИГ1002(М×Ж×Ж) 43,1
533  355  РИС1002(М×Ж×М) 48,1
533  355  ФИГ1002(FxF×F) 38,1
2" 105МПа 400  250  ФИГ1002(М×Ж×Ж) 24,5
400  250  РИС¹002(М×Ж×М) 26,7
400  250  ФИГ1002(Ф×Ф×Ф) 22,3
3" 533  355  РИС¹002(М×Ж×Ж) 43,1
533  355  РИС¹002(М×Ж×М) 48,1
533  355  ФИГ1002(Ф×Ф×Ф) 38,1
