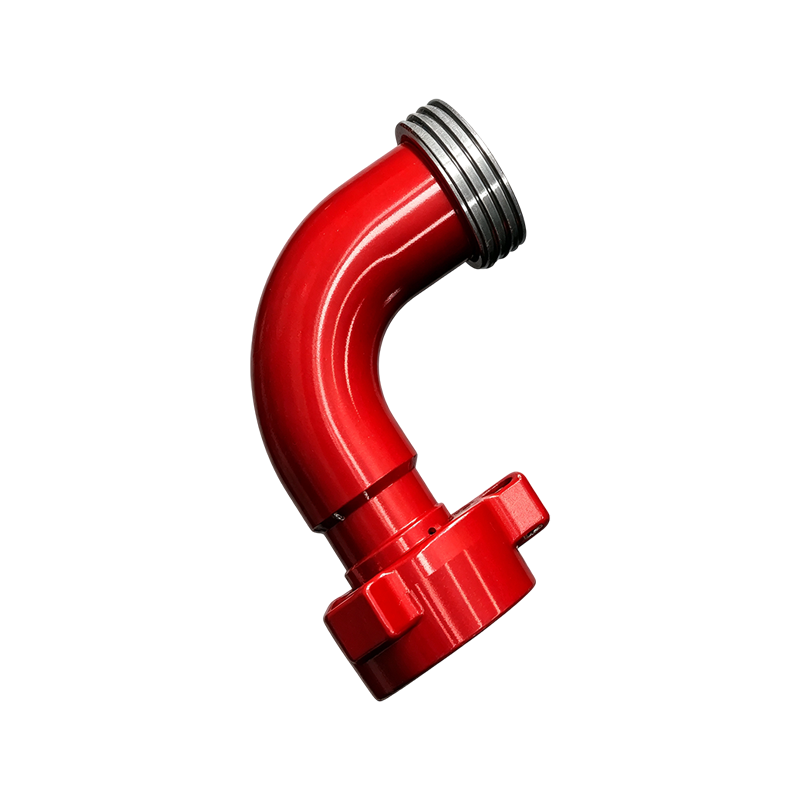

2"‑3" интегральное длинное радиусное колено высокого давления 90°

Дом / Продукция / Запчасть / 2"‑3" интегральное длинное радиусное колено высокого давления 90°

2"‑3" интегральное длинное радиусное колено высокого давления 90°

Размер: 2", 3"

Рабочее давление: 42 МПа – 105 МПа (6000 PSI – 15000 PSI)

Материал: легированная сталь, нержавеющая сталь

  • Подробная информация о продукте
  • Параметр
  • Рисунок продукта

Технические характеристики и конфигурации

Эта серия обеспечивает комплексную универсальность, учитывая различные потребности по подключению и эксплуатационные нагрузки, как указано ниже:

Диапазон размеров: доступны размеры 2" и 3".

Номинальное давление: разработана для рабочего давления 42 МПа, 70 МПа и 105 МПа.

Варианты подключения: разработаны для различных конфигураций концов, включая «мама × папа» (F×M), «мама × мама» (F×F) и «папа × папа» (M×M).

Стандартные идентификаторы: совместимы с общепринятыми в отрасли номерами FIG, в частности с сериями FIG602, FIG1002 и FIG1502.


Преимущества производительности

Оптимизация потока: геометрия с большим радиусом сводит к минимуму перепад давления и внутренний износ, обеспечивая эффективное движение жидкости при тяжелых режимах эксплуатации.

Эксплуатационная гибкость: разнообразие концевых соединений позволяет быстро интегрироваться в существующие трубопроводные сети и коллекторные узлы.

Надежность конструкции: являясь неотъемлемым компонентом для высокого давления, она сохраняет целостность уплотнения при перепадах давления и в суровых полевых условиях.

Универсальное применение: подходит для широкого спектра задач на нефтяных месторождениях: от стандартных насосных линий до сложных многоступенчатых систем высокого давления.

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Спецификация:2"

Спецификация:3"

Давление:42МПа

Давление:42МПа

Давление:70МПа

Давление:70МПа

Давление: 105 МПа

Давление: 105 МПа

ФИГ602(Ф×М)

ФИГ602(Ф×Ф)

ФИГ602(М×М)

ФИГ602(Ф×М)

ФИГ602(Ф×Ф)

ФИГ602(М×М)

ФИГ1002(Ф×М)

ФИГ1002(Ф×Ф)

ФИГ1002(М×М)

ФИГ1002(Ф×М)

ФИГ1002(Ф×Ф)

ФИГ1002(М×М)

ФИГ.1502(Ф×М)

ФИГ1502(Ф×Ф)

ФИГ1502(М×М)

ФИГ.1502(Ф×М)

ФИГ1502(Ф×Ф)

ФИГ1502(М×М)

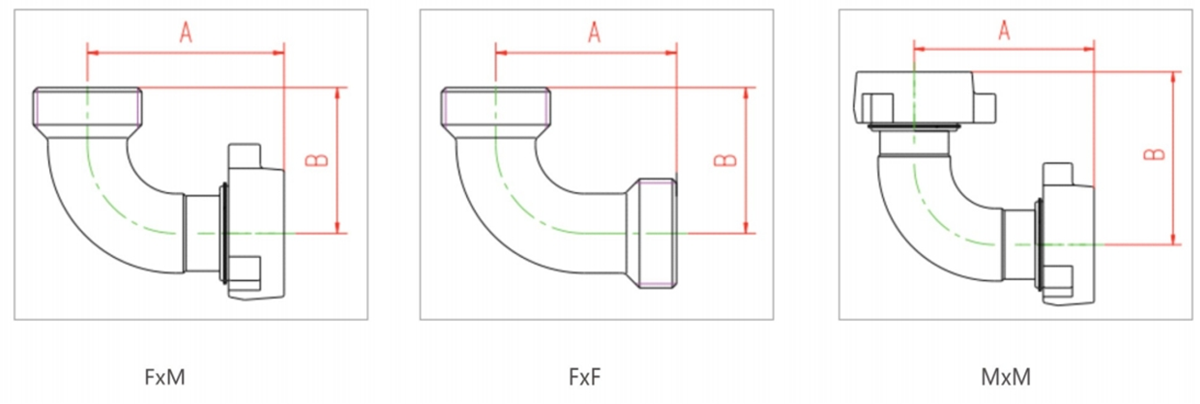

Продукт
Имя
Спецификация Работающий
Давление
Размеры
(мм)
Тип соединения Вес
(кг)
А Б
Длинный радиус 90°EIbow 2" 42МПа 162  171  ФИГ602(Ф×М) 10
162  171  ФИГ602(Ф×Ф) 7,8
162  171  ФИГ602(М×М) 12.2
3" 239  202  ФИГ602(Ф×М) 24,5
239  202  ФИГ602(Ф×Ф) 19,5
239  202  ФИГ602(М×М) 29,5
2" 70МПа 162  171  РИС¹002(Ф×М) 12,6
162  171  ФИГ1002(Ф×Ф) 11,8
162  171  ФИГ1002(М×М) 15,4
3" 239  202  ФИГ1002(Ф×М) 22,9
239  202  ФИГ1002(Ф×Ф) 15,8
239  202  ФИГ1002(М×М) 30
2" 105МПа 162  171  ФИГ1502(ФхМ) 12,6
162  171  ФИГ1502(Ф×Ф) 11,8
162  171  ФИГ1502(М×М) 15,4
3" 239  202  ФИГ.1502(Ф×М) 22,9
239  202  ФИГ1502(Ф×Ф) 15,8
239  202  ФИГ1502(М×М) 30
