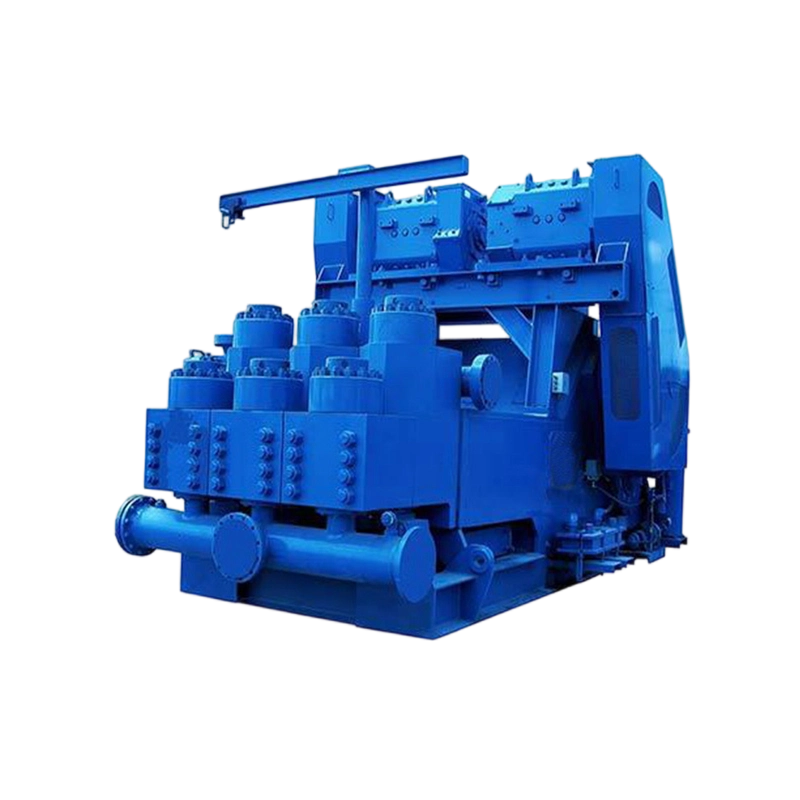

Буровой насос высокого давления серии P для нефтяных циркуляционных систем

Дом / Продукция / Грязевой насос / Сборка грязевого насоса / Буровой насос высокого давления серии P для нефтяных циркуляционных систем

Буровой насос высокого давления серии P для нефтяных циркуляционных систем

Обзор продукта

Модели: 8P80, 9P100, 10P130, 12P160, 14P220

Максимальная входная мощность л.с. (кВт): 800‑2200

Стандартное гидроиспытательное давление жидкостного цилиндра (psi/кг/см²): 10000/11250

Номинальная частота ходов насоса spm: 105‑160

Ход поршня: 8,5"‑14"

  • Подробная информация о продукте
  • Параметр
  • Рисунок продукта

Основные характеристики и преимущества

Высоконагруженный жидкостный наконечник высокого давления: специально спроектирован для выдерживания экстремальных пиковых значений давления, обеспечивает высокую гидравлическую мощность и стабильную скорость перекачки бурового раствора.

Модульная секционная конструкция: инновационная геометрия разборного жидкостного наконечника значительно ускоряет осмотр комплектующих и сводит к минимуму время простоя при плановом техническом обслуживании.

Универсальная взаимозаменяемость деталей: изнашиваемые компоненты полностью стандартизированы и совместимы, что сокращает издержки на хранение запасных частей и упрощает глобальную логистику поставок.

Эффективное использование рабочего пространства: компактная конструкция, оптимизированная для быстрой транспортировки и интеграции на тесных палубах морских платформ и мобильных буровых комплексов.

Исключительная прочность конструкции: изготовлен из высококачественных кованых материалов, применена передовая технология снятия внутренних напряжений для гашения вибраций и увеличения ресурса при максимальных эксплуатационных нагрузках.



Основные приложения

Глубокое бурение скважин на суше и на море: выступает ключевым элементом циркуляционной системы для сложных наземных проектов, самоподъемных и плавучих морских буровых платформ.

Промывка скважин и вынос шлама: широко применяется для нагнетания бурового раствора для очистки долота, охлаждения режущих элементов и эффективного подъема тяжелых породных частиц на поверхность.

Привод скважинного инструмента: поставляет необходимую высокую гидравлическую энергию для привода объемных двигателей PDM, турбин и другого оборудования направленного бурения.

Управление скважиной и пластовым давлением: служит надежным узлом безопасности и циркуляции в системе нефтепромысловых жидкостей для поддержания целостности ствола скважины и контроля пластового давления.



Особенности:

1. Разработка и производство соответствуют требованиям спецификации API 7K

2. 100‑процентный входной контроль сырья

3. Высокие стандарты контроля качества и стабильные эксплуатационные показатели

4. Все протоколы проверок поставляются вместе с товаром

5. Стандартные взаимозаменяемые запасные части

Базовая спецификация триплексных буровых насосов серии P

Компания SCOTON поставляет 5 моделей буровых насосов серии P: национальный буровой насос 8P80, буровой насос 9P100, буровой насос 10P130, буровой насос 12P160 и буровой насос 14P220.

Модель

8-П-80

9-П-100

10-П-130

12-П-160

14-П-220

Высота от пола до центра переднего впускного отверстия всасывания. (мм)

103/4

(273)

131/4

(337)

131/4

(337)

161/2

(419)

197/8

(505)

Высота от пола до центра разгрузки в. (мм)

351/4

(859)

381/4

(972 )

391/4

(997)

451/4

(1 149)

491/4

(1251)

Длина по полозьям в. (мм)

1615/8

(4105)

1761/4

(4477)

1865/8

(4740)

209

(5309)

2181/4

(5544)

Ширина по раме в. (мм)

629/16

(1589)

671/8

(1705)

713/8

(1813)

755/8

(1997)

91

(2311)

Ширина над валом шестерни в. (мм)

937/8

(2384)

1011/4

(2572)

1071/4

(2724)

1133/4

(2889)

1253/4

(3194)

Высота, от пола до верха
корпуса редуктора в. (мм)

60

(1524)

64

(1626)

67

(1702)

75

(1905)

841/4

(2139)

Высота над жидкостью
цилиндры в. (мм)

517/8

(1318)

547/8

(1394)

557/8

(1419)

6215/16

(1599)

691/8

(1756)

Максимальная входная мощность HP(кВт)

800

(597)

1000

(746)

1300

(969)

1600

(1193)

2200

(1640)

Номинальная скорость насоса spm

160

150

140

120

105

Макс. диаметр отверстия гильзы гидроцилиндра (мм)

61/4

(158,8)

63/4

(171,5)

63/4

(171,5)

71/4

(184,2)

9

(228,6)

Инсульт в. (мм)

81/2

(215,9)

91/4

(235)

10

(254)

12

(304,8)

14

(355,6)

Гидростатическое испытательное давление стандартных жидкостных баллонов psi(кг/см²)

10000

(703)

10000

(703)

10000

(703)

10000

(703)

11250

(791)

Передаточное отношение передач

2.463

2,658

2,853

3.439

3,969

Всасывающее соединение, фланец ASA-150Lb.RJ.

10

10

Разгрузочное соединение крестообразное с фланцем API-5000-Lb.RJ в

Клапанный горшок, номер API

МОД.6

МОД.6

МОД.6

МОД.7

МОД.8

Вес в сборе, за вычетом шкивных фунтов (кг)

26970

(12235)

33200

(15060)

42550

(19300)

54700

(24810)

82000

(37195)
