TWS600S Жидкостный концевой узел

Дом / Продукция / Запасная часть на заказ / TWS600S Жидкостный концевой узел

TWS600S Жидкостный концевой узел

Наши запасные части диаметром 3‑5 дюймов подходят для насосов гидроразрыва пласта SPM TWS600S, полностью соответствуют стандартам качества OEM. Мы осуществляем разработку изделий по индивидуальным требованиям с учетом модели насоса и реальных условий полевой эксплуатации.

  • Подробная информация о продукте
  • Параметр

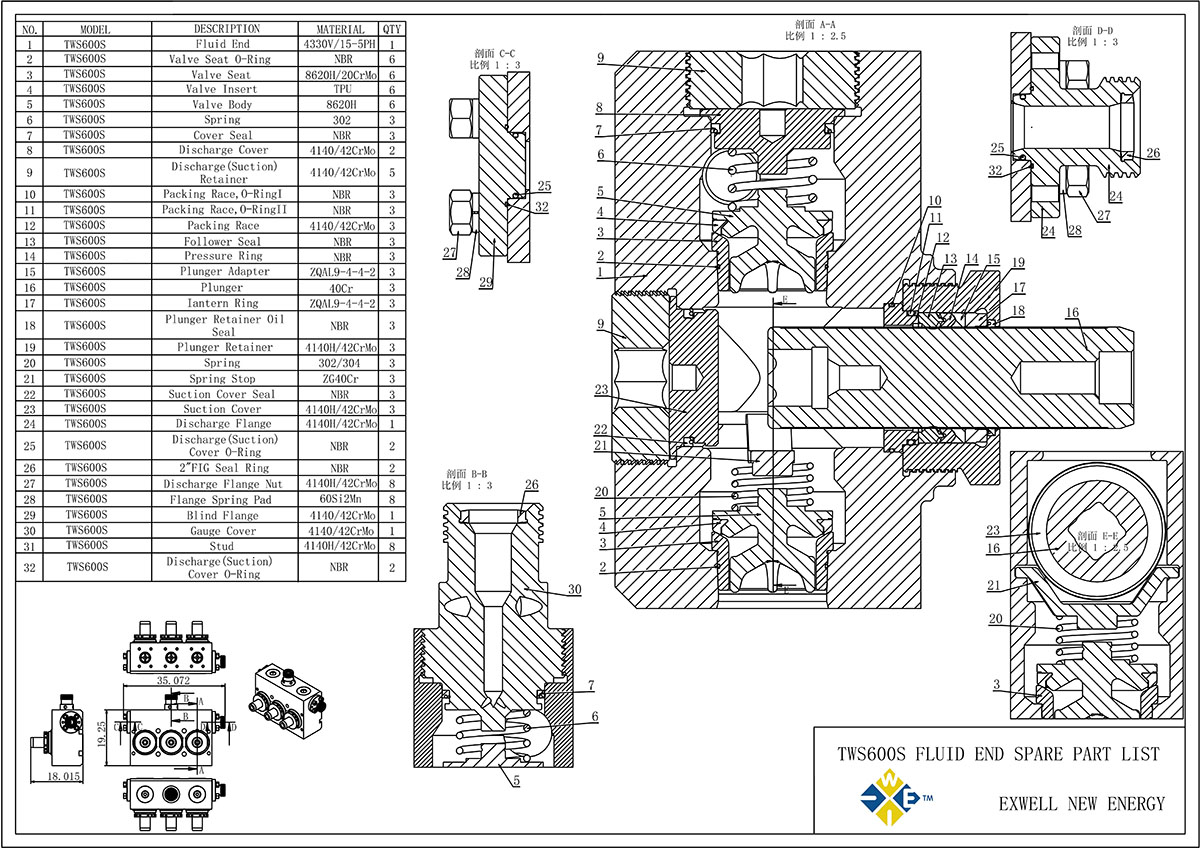

  • Рисунок продукта

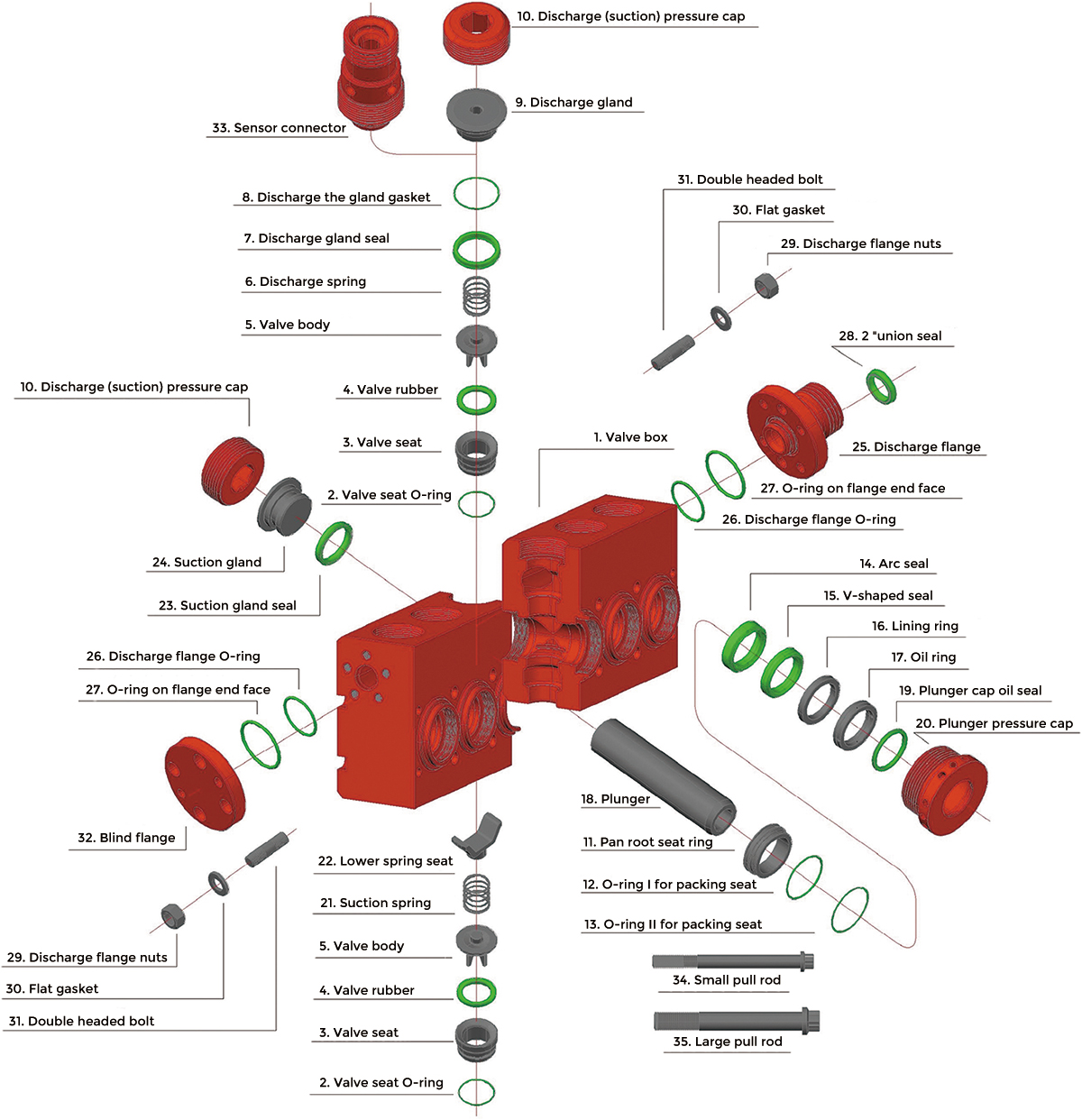

УЗЕЛ КОНЦА ЖИДКОСТИ TWS600S

Описание детали

Размер плунжера/номер детали

3 дюйма

3-1/2 дюйма

4 дюйма

4-1/2 дюйма

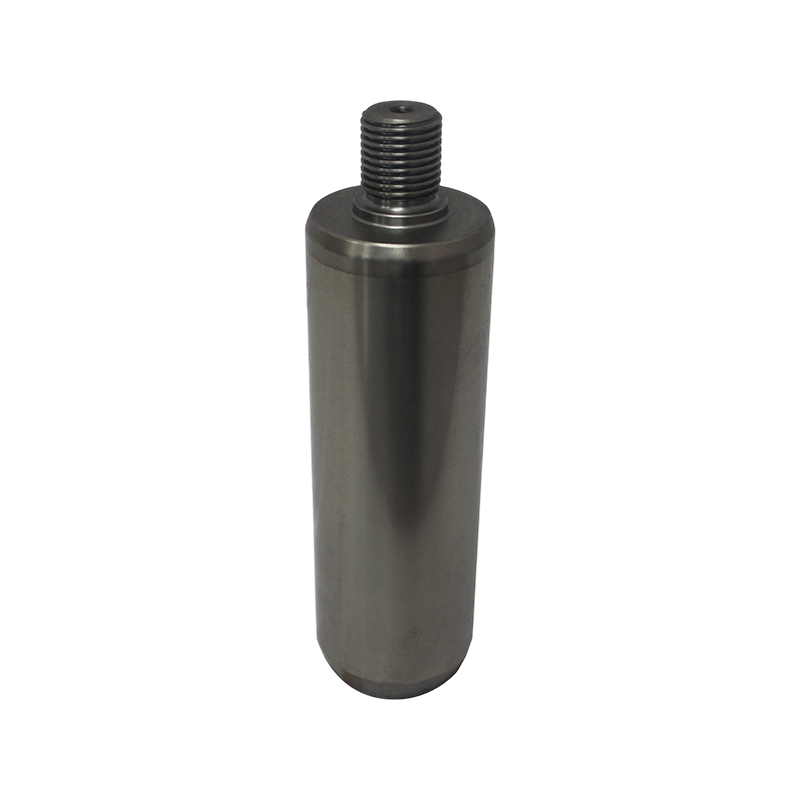

плунжер

2P103345

2P103344

2P103312

Кольцо фонаря

3P107527

3P107528

3P107530

3P107531

Кольцо заголовка

P100332HP

P100298HP

p100342HP

P100195HP

Нажимное кольцо

P100331HP

P100297HP

P100343HP

P100652HP

Корпус уплотнения

3P103524

3P103034

3P103033

3P103022

Упаковочная гайка

3P104709

3P103038G

3P103037G

3P103027G

Стеклоочиститель

P102093HP

P102208HP

P101883HP

P101252HP

Нижняя крышка всасывания

3P104710

3P104373

3P104373

3P104373

Крышка выпускного отверстия

2P104711

3P105149

3P105149

3P105149

Верхняя крышка всасывания полиуретановое уплотнение

П105095

П103068

П103068

П103068

Верхняя крышка всасывания D-образного уплотнения

П109313

П109379

П109379

П109379

Остановка всасывающего клапана

3P101634

3P100176

3P100176

3P100176

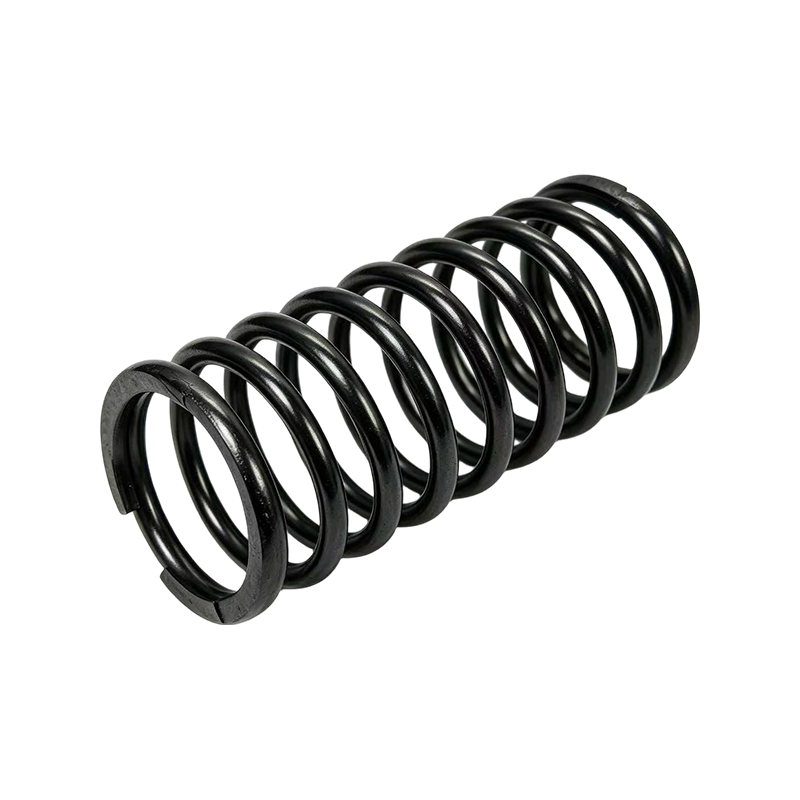

Пружина клапана

4P104721

4P100198

4P100198

4P100198

Стопорная гайка

3P104723

3P104372

3P104372

3P104372

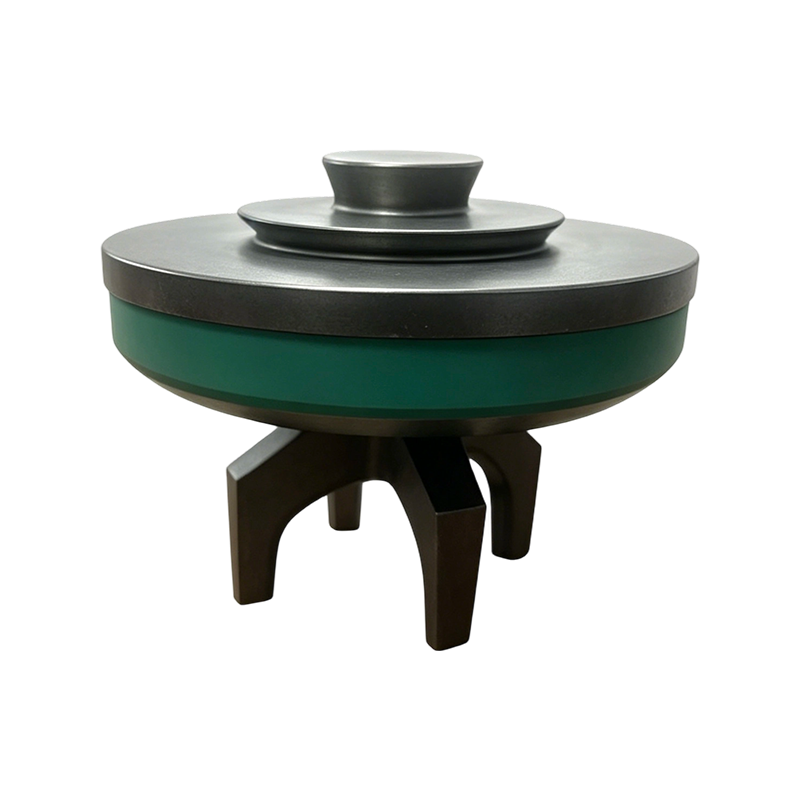

Клапан со вставкой

2А109608ПП

2A109537PP

2A109537PP

2A109537PP

Сиденье

2А109605ПП

2А109541

2A109537PP

Уплотнение сиденья

П104289

П103293

П103293

П103293

Пластиковый адаптер для уплотнения плунжера

П107614

П107532

П107533

П107469

Вставка клапана

2P110355

2P110356

2P110356

2P110356

Малое фторопластовое уплотнительное кольцо

П103576

П103064

П103064

П103064

Большое фторопластовое уплотнительное кольцо

П103370

П103349

П103062

П103371

Уплотнительное кольцо

П103368

П101519

П103061

П103369

Малое уплотнительное кольцо

П18481

П103063

П103063

П103063

Нижнее уплотнение крышки всасывания

3P100182

П108291

П108291

П108291

Уплотнение плунжерной упаковки

3A104769HP

3А105368

3A105297HP

Плунжерное маленькое упаковочное уплотнение

3A107009HP

3А109554

3А109556

Плунжерный штифт

4P101714

4P101714

4P101714

4P101714

Гайка-фиксатор для манометра

2P104719

2P103069

2P103069

2P103069

2-дюймовое торцевое уплотнение для сети HP

4P10229

4P10229

4P10229

4P10229

Нижняя крышка всасывания полиуретановое уплотнение

-

П100197

П100197

П100197

Выпускной фланец

3P100182

3P100182

3P100182

3P100182

Шпилька выпускного фланца 1-8 UNCx31/2

П14896

П14896

П14896

П14896

Гайка 1-8 UNC

П14897

П14897

П14897

П14897

Торцевое уплотнительное кольцо выпускного фланца

П109509

П109509

П109509

П109509

D-образный уплотнительный кольцевой выпускной фланец

П109509

П109509

П109509

П109509

Данные о производительности TWS 600S

ДИАМЕТР ПЛУНЖЕРА

ВЫХОД НА РЕВ

РАБОЧИЙ ОБЪЕМ ПРИ ХОДАХ НАСОСА В МИНУТУ / ОБОРОТАХ ШЕСТЕРНИ

50/230

120/552

200/920

300/1380

450/2070

мм

(в)

галлон/об(литр/об)

галлонов в минуту(л/мин)

Кг/см²(PSI)

галлонов в минуту(л/мин)

Кг/см²(PSI)

галлонов в минуту(л/мин)

Кг/см²(PSI)

галлонов в минуту(л/мин)

Кг/см²(PSI)

галлонов в минуту(л/мин)

Кг/см²(PSI)

63,5

(2 1/2”)

1.4

(0,38)

72

(19)

1436

(20 372)

174

(46)

1421

(20,165)

290

(76)

853

(12 099)

434

(115)

568

(8,066)

651

(172)

379

(5377)

69,9

(2 3/4”)

1,8

(0,46)

87

(23)

1186

(16 836)

210

(56)

1174

(16 665)

350

(93)

705

(9,999)

526

(139)

470

(6666)

788

(208)

313

(4444)

76,2

(3”)

2.1

(0,55)

104

(28)

997

(14 147)

250

(66)

987

(14 003)

417

(110)

592

(8402)

625

(165)

395

(5601)

938

(248)

263

(3734)

88,9

(3 1/2”)

2.8

(0,75)

142

(37)

732

(10 394)

341

(90)

725

(10 288)

568

(150)

435

(6,173)

851

(225)

290

(4,115)

1277

(337)

193

(2744)

101,6

(4”)

3.7

(0,98)

185

(49)

561

(7958)

445

(118)

555

(7877)

741

(196)

333

(4726)

1112

(294)

222

(3151)

1668

(441)

148

(2100)

114,3

(4 1/2”)

4.7

(1.24)

235

(62)

443

(6288)

563

(149)

439

(6224)

938

(248)

263

(3734)

1407

(372)

175

(2489)

2,111

(558)

117

(1660)

ВХОДНАЯ МОЩНОСТЬ: Л.С. (кВт)

188

(253)

448

(600)

448

(600)

448

(600)

448

(600)

1. На основе 90% ME и 100% VE — только прерывистое обслуживание.

2. Для приложений, требующих давления более 15 000 фунтов на квадратный дюйм, свяжитесь с SPM Engineering.

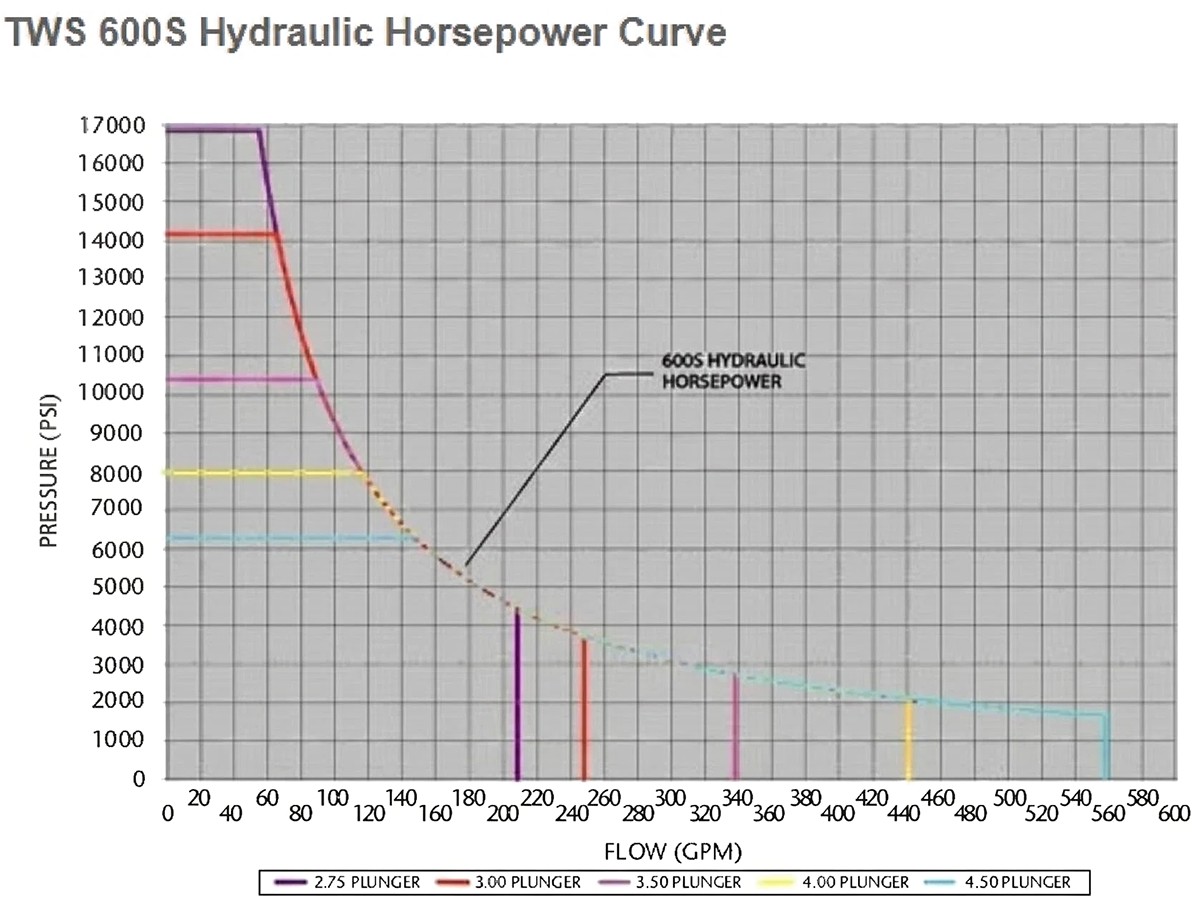

Примечание: на этой диаграмме показана производительность этого насоса при максимальной гидравлической мощности. Обратите внимание, что по мере увеличения размера плунжера насоса достигается больший максимальный расход при уменьшении максимального давления.
