Конечный узел жидкости HT400

Дом / Продукция / Запасная часть на заказ / Конечный узел жидкости HT400

Конечный узел жидкости HT400

Мы поставляем запасные части диаметром 3‑5 дюймов для трехплунжерных насосов Halliburton HT400. Все взаимозаменяемые комплектующие соответствуют стандартам качества OEM. Мы также принимаем заказы на изготовление деталей по индивидуальным требованиям для различного оборудования и условий полевой эксплуатации.

  • Подробная информация о продукте
  • Параметр
  • Рисунок продукта

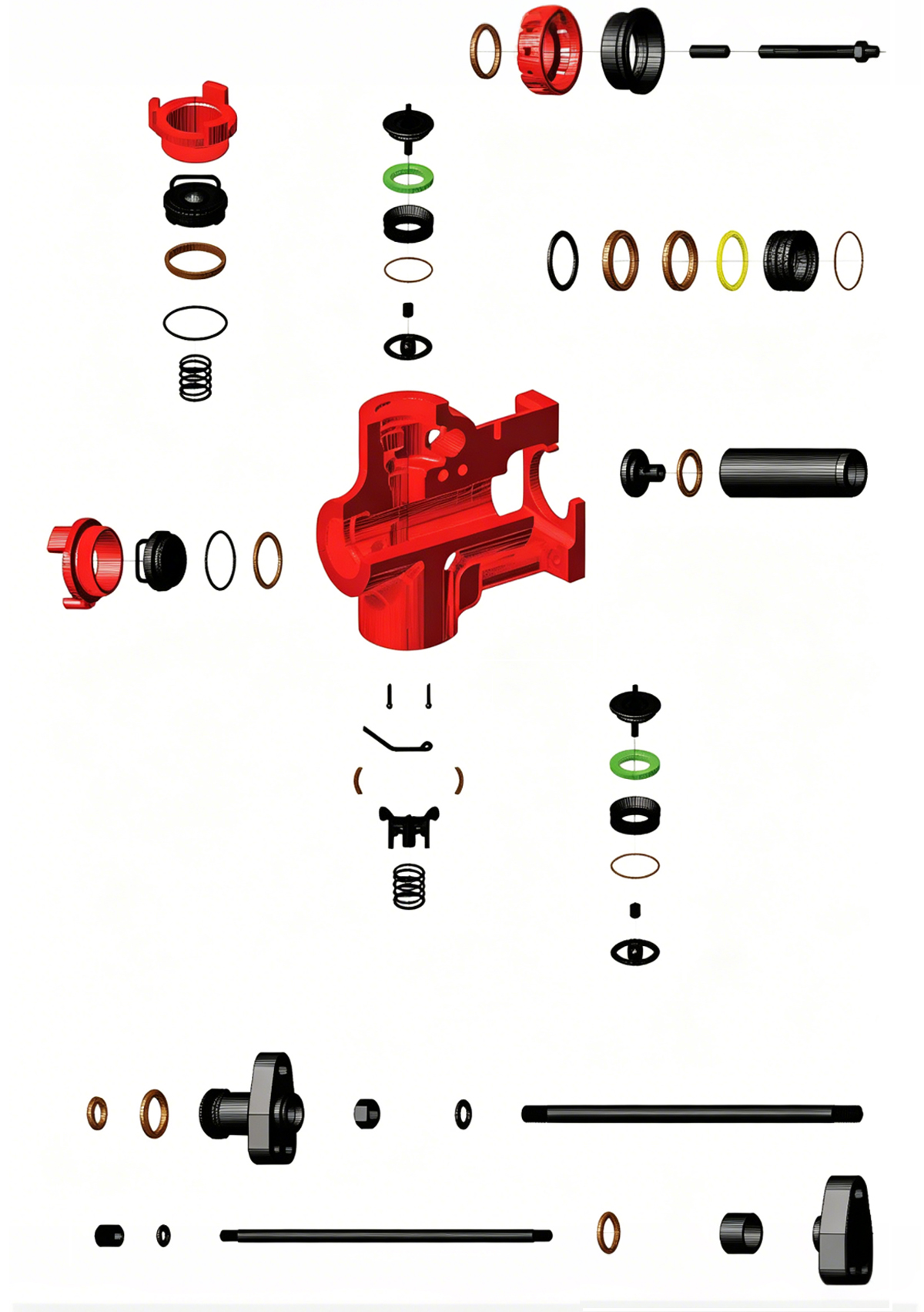

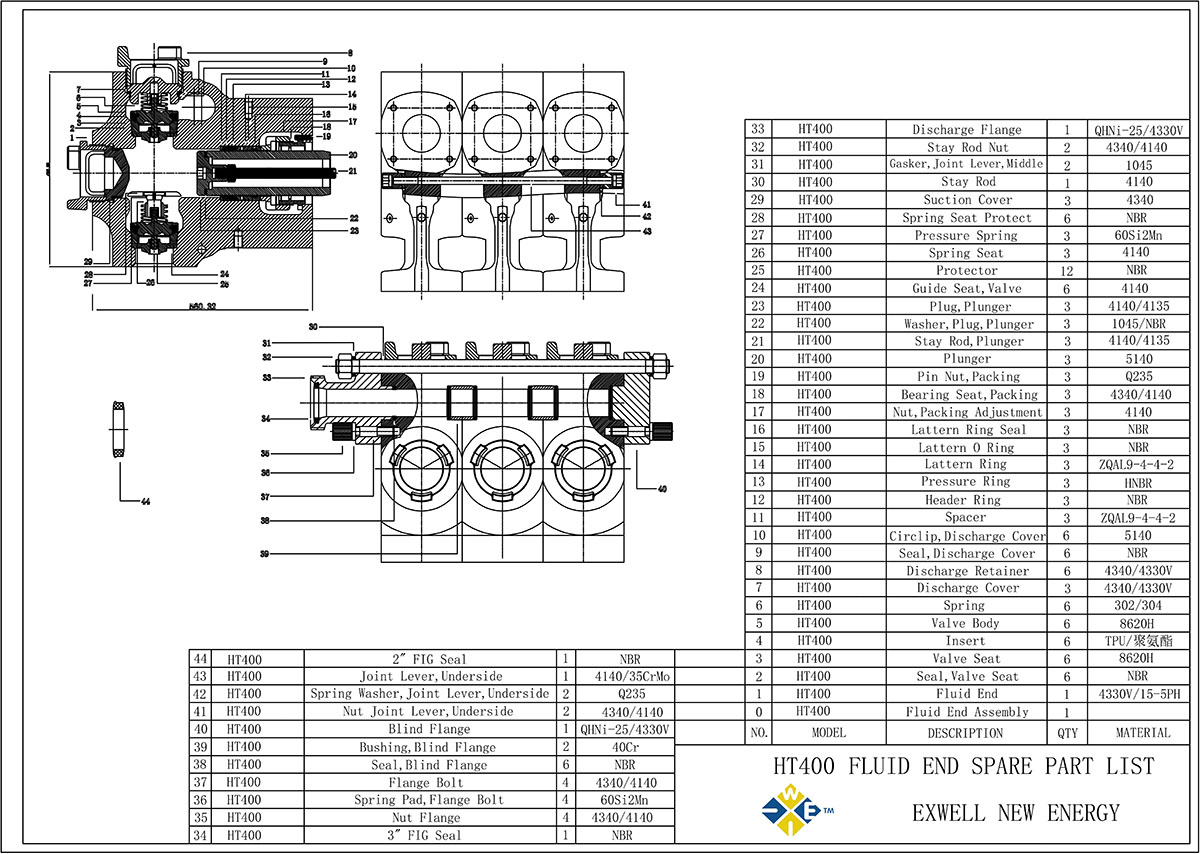

КОНЦЕВОЙ УЗЕЛ ЖИДКОСТИ HT400

ЛОК

Описание детали

КОЛ-ВО

Размер плунжера/номер детали

3‐3/8 дюйма

4 дюйма

4‐1/2 дюйма

5 дюймов

2

Уплотнительное кольцо седла клапана

3

8.34037

8.34037

8.34041

8.34045

3

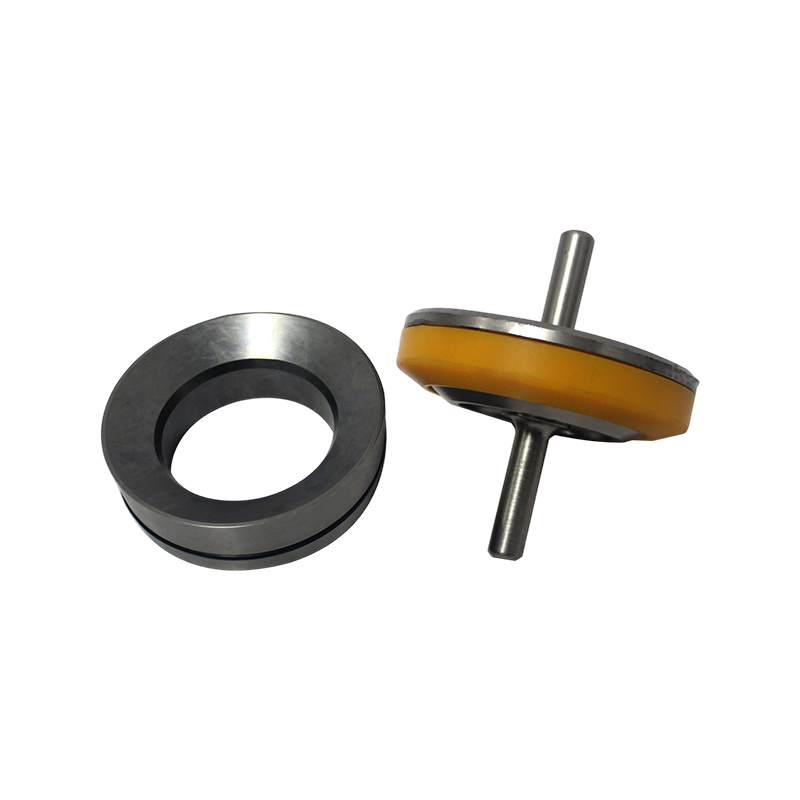

Седло клапана

3

316.21008

316.21008

316.22047

316.24024

4

Вставки

3

316.21048

316.21048

316.22046

316.24026

5

Корпус клапана

3

316.21007

316.21007

316.22048

316.24027

6

Весна

3

316.2108

316.2108

316.2308

316.27259

7

Крышка выпускного отверстия

3

316.2109

316.23091

316.23091

316.24044

8

5,75'' Стопорная гайка

3

316.2102

316.2202

316.2202

316.2502

9

Прокладка, крышка клапана

3

316.21052

316.22052

316.22052

316.25052

10

Кольцо, проставка, крышка клапана

3

316.21051

316.22051

316.22051

316.22051

11

Проставка

3

316.21503

316.22503

316.23503

316.24503

12

Кольцо заголовка

3

316.21501

316.22501

316.23501

316.24501

13

Кольцо давления

1

316.21525

316.22525

316.23525

316.24525

14

Втулочное кольцо Медь

1

316.21532

316.22532

316.23532

316.24532

15

Кольцо Lattern

3

316.21393

316.22393

316.23393

339.01527

16

Кольцо Lattern Ring O-Ring

3

8.34040

8.34045

8.34049

8.34053

17

Кольцевое уплотнение Latter

3

316.21391

316.22396

316.23391

316.24391

18

Упаковочные штифты

3

70.35817

70.35817

70.35817

70,35785

19

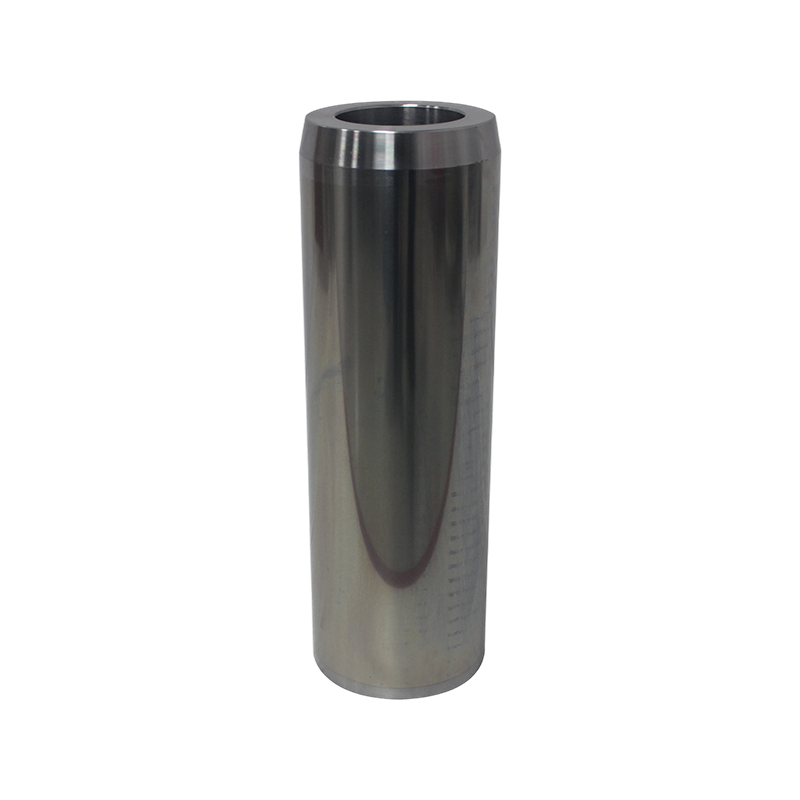

Плунжер

3

316.21026

316.22294

316.23085

316.24296

20

Рулевая тяга, плунжер

3

316.21028

316.21028

316.21028

316,25165

21

Фиксатор упаковки

3

316.2137

316.22987

316.2337

316.2437

22

Сиденье для поддержки упаковки

3

316.2138

316.2238

316.2238

316.2438

23

Прокладка плунжерной пробки

3

316.2130

316.2230

316.2330

316.2330

24

Нос, Плунжер

3

316.2131

316.2231

316.2331

316.2331

25

Фиксатор, направляющая втулка

3

316.21096

316.21096

316.23953

316.24043

26

Вставка, втулка 2 шт., направляющая клапана

6

316.22004

316.22004

316.22004

316.22006

Вставка, втулка 2 шт., направляющая клапана

6

316.22005

316.22005

316.22005

316.22007

27

Весенняя остановка

3

316.22977

316.22977

316.22242

316.2584

28

Пружинная подушка

6

316.25233

316.25233

316.25233

316.25233

29

Заколка-циркуль

3

316.2125

316.2125

316.22252

316.22253

30

Разделенный штифт

3

316.2107

316.2107

316.2207

316.2407

31

Уплотнение крышки всасывания I

6

316.21051

316.21051

316.22051

316.2505

32

Уплотнительное кольцо крышки всасывания

6

316.21052

316.21052

316.22052

316.25052

33

5,25'' Стопорная гайка

3

316.2102

316.2102

316.2202

316.2502

34

Болт, верхняя стяжка

1

316.27488

316.27488

316.27488

316.27488

35

Прокладка тяги насоса

2

315.11183

315.11183

‐‐‐

‐‐‐

36

Гайка тяги насоса

4

316.11621

316.11621

316.11621

316.11621

37

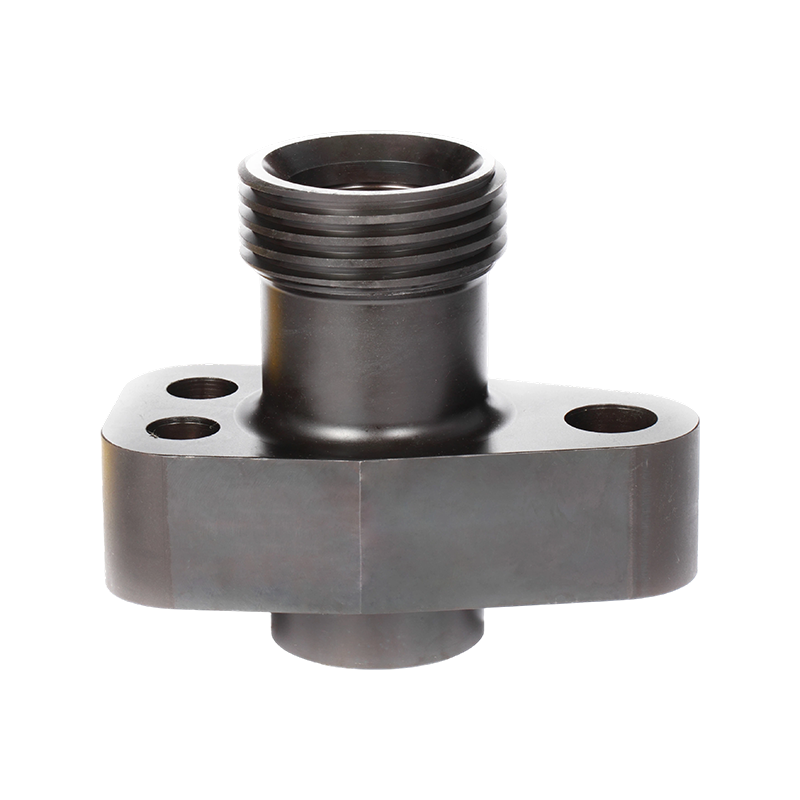

Выпускной фланец

1

316.21013

316.27482

316.27482

316.27482

38

Уплотнение, выпускной фланец

1

315.27117

316.2547

316.2547

316.2547

39

Гайка среднего шатуна

2

70.32760

‐‐‐

70.3276

70.3276

40

Пружинная шайба среднего шатуна

‐‐‐

‐‐‐

316.22493

316.22493

‐‐‐

41

Средний шатун

1

316.23011

‐‐‐

316.23011

316.23011

42

Уплотнение, разгрузочный фланец

6

315.27117

316.2547

316.2547

316.2547

43

Втулка выпускного фланца

2

316.2145

316.2545

316.2545

316.2545

44

Глухой фланец

1

316.21980

316.22980

316.21980

316.21980

45

Штифт, шплинт

6

70.35717

70.35717

‐‐‐

‐‐‐

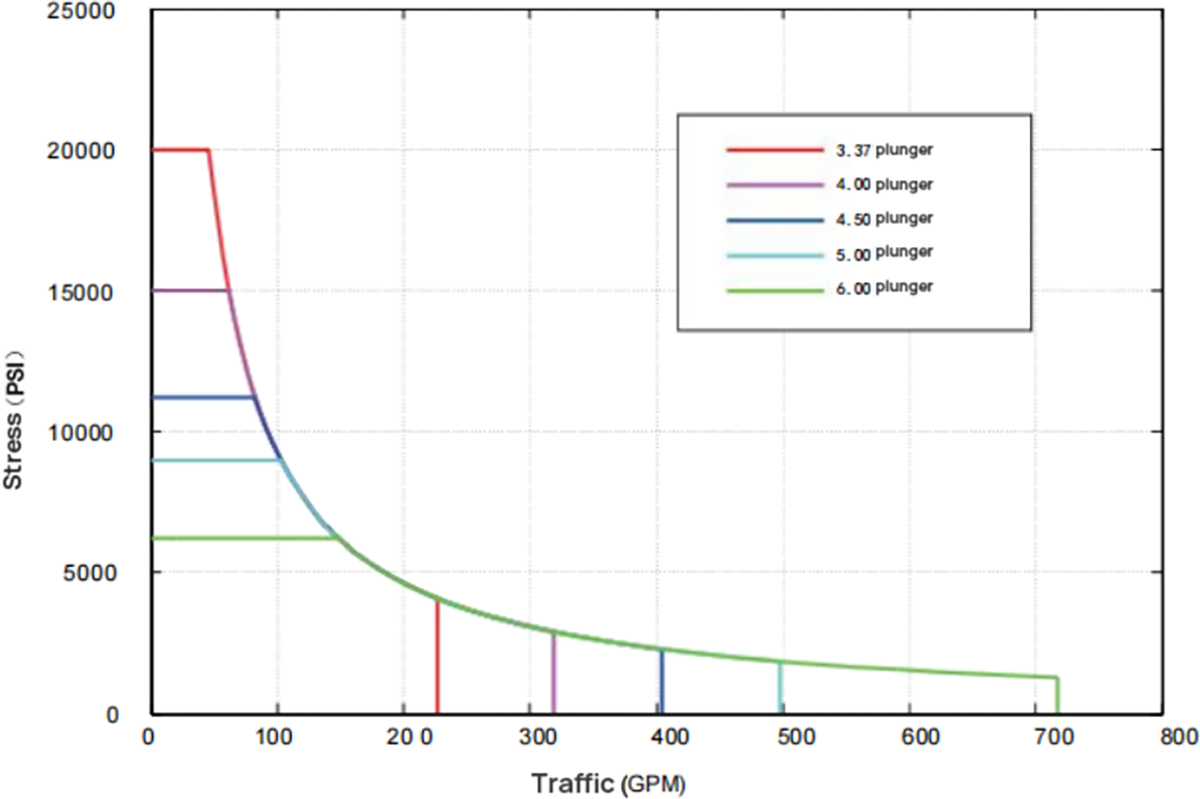

Диаметр плунжера

Перемещение за оборот

Ход плунжера насоса в минуту/малые обороты шестерни в минуту

32/275

70/598

128/1099

171/1,469

244/2,100

Дюймы (миллиметры)

Галлонов на об/мин (литров на об/мин)

галлонов в минуту(л/мин)

Фунт на квадратный дюйм (мегапаскаль)

галлонов в минуту(л/мин)

Фунт на квадратный дюйм (мегапаскаль)

галлонов в минуту(л/мин)

пси(мпа)

галлонов в минуту(л/мин)

Фунт на квадратный дюйм (мегапаскаль)

галлонов в минуту(л/мин)

Фунт на квадратный дюйм (мегапаскаль)

3 3/8”
(85,7)

0,93
(3,52)

29,7
(104)

20 000
(137,9)

64,7
(244,8)

14 314
(98. 6)

1188
(449,8)

7789
(53. 7)

158,7
(600,8)

5832
(40,2)

227,0
(859,2)

4078
(28. 1)

  4”
(101,6)

1.31
4.94)

41,8
(158)

15 000
(103,4)

91
(344)

10 190
(70. 3)

167
(632)

5545
(38. 2)

223
(844)

4,152
(28. 6)

319
(1206)

2903
(20)

 4.5”
(1 14,3)

1,65
(6,2 5)

53
(200)

11 200
(77,2)

115
(435)

8051
(55,5)

211
(800)

4381
(30. 2)

282
(1067)

3280
(22. 6)

403
(1527)

2294
(15,8)

  5”
(127)

2.04
(7,72)

65,2
(246,9)

9000
(62. 1)

1419
(537 )

6525
(45)

260,7
(987)

3550
(2 4,5

348,5
(1319)

2656
(18,3)

498
(1886)

1858
(12,8)

  6”
(152,4)

2,94
(11.12)

93,9
(355,6)

6250
(43. 1)

204,3
(773)

4531
(312)

375,4
(1421)

2465
(17,0)

501,8
(1899)

1845
(12,7)

717
(2715)

1290
(8,9)

Входная мощность лошадиных сил (кВт)

346

(257)

600

( 447)

600

(447)

600

(447)

600

(447)

*На основе 90% ME и 100% VE — только прерывистое обслуживание
