QWS2500 Жидкостный концевой узел

Мы поставляем запасные части диаметром 4‑5,5 дюймов для узлов насоса SPM QWS2500 с качеством, полностью соответствующим OEM‑стандартам. Также мы можем разрабатывать новые запасные части с учетом особенностей оборудования и условий эксплуатации скважин.

  • Подробная информация о продукте
  • Параметр

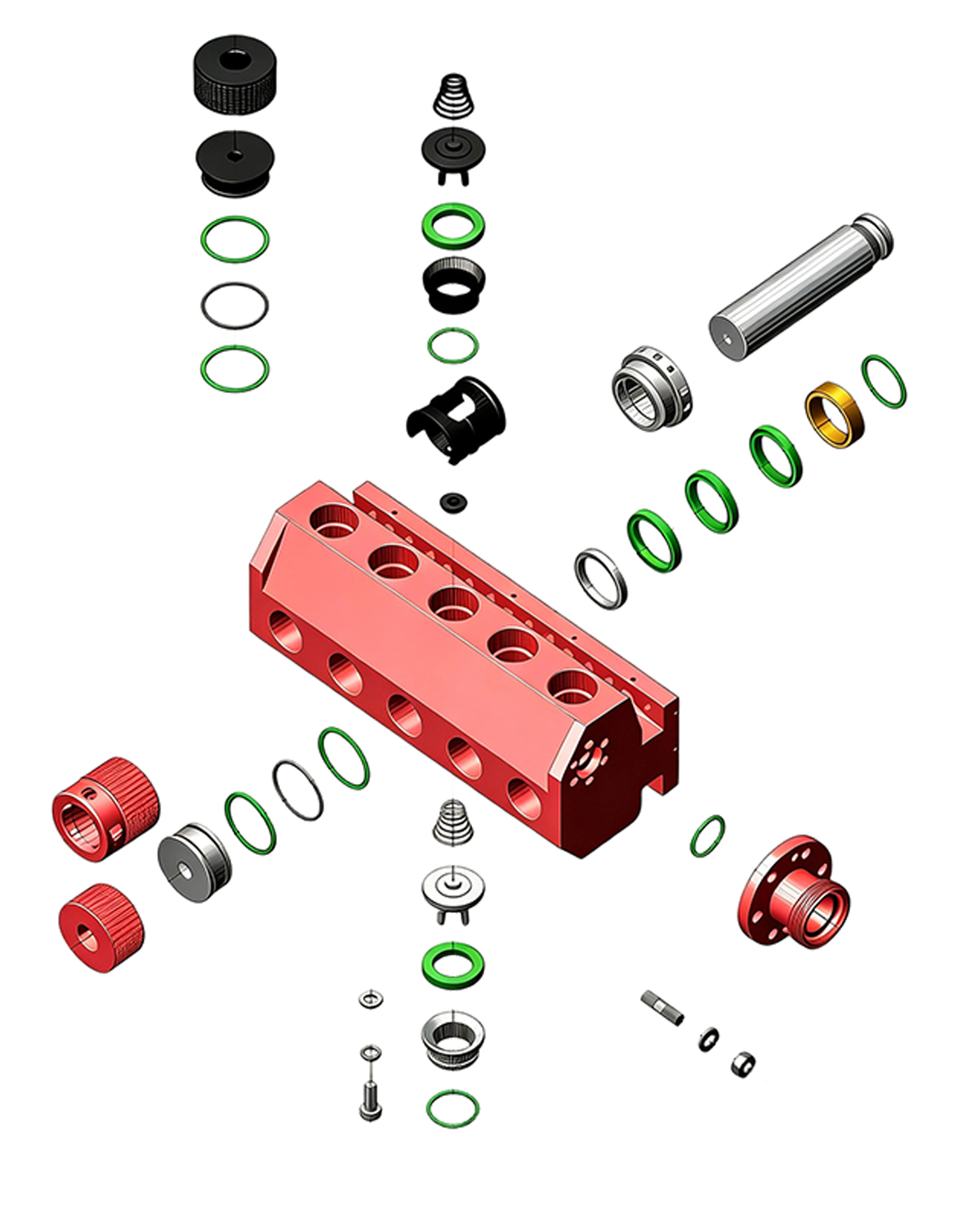

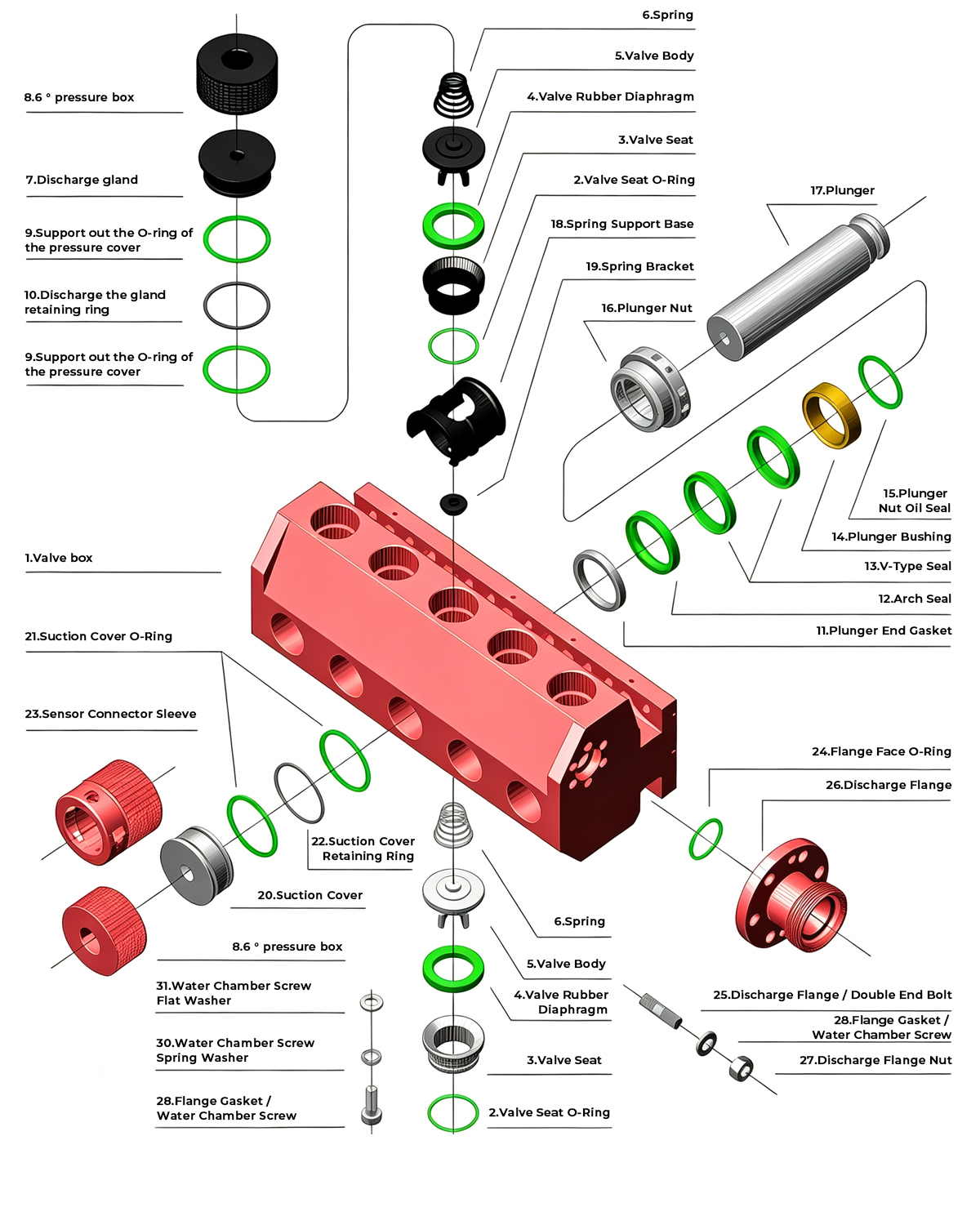

  • Рисунок продукта

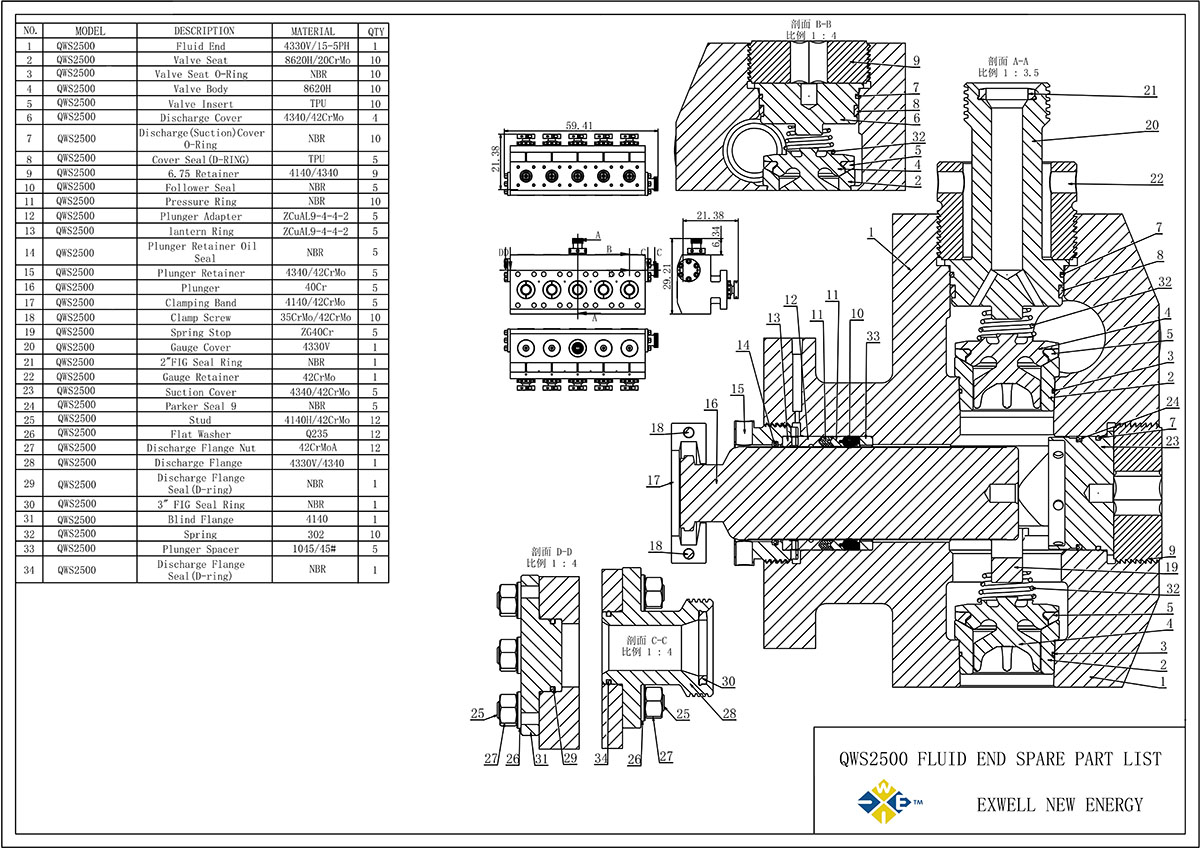

QWS2500КОНЦЕВАЯ СБОРКА ЖИДКОСТИ

ЛОК

Описание детали

КОЛ-ВО

Материал

1

Седло клапана

10

8620H/20Cro

2

Уплотнительное кольцо седла клапана

10

НБР

3

Корпус клапана

10

8620Ч

4

Клапан в седле

10

ТПУ

5

Крышка выпускного отверстия

4

4340/42CrMo

6

Уплотнительное кольцо крышки нагнетания (всасывания)

10

НБР

7

Уплотнение крышки (D-RING)

5

ТПУ

8

6.75 Фиксатор

9

4140/4340

9

Печать последователя

5

НБР

10

Кольцо давления

10

НБР

11

Адаптер плунжера

5

ZCuAL9-4-4-2

12

Кольцо Фонаря

5

ZCuAL9-4-4-2

13

Масляное уплотнение фиксатора плунжера

5

НБР

14

Фиксатор плунжера

5

4340/42CrMo

15

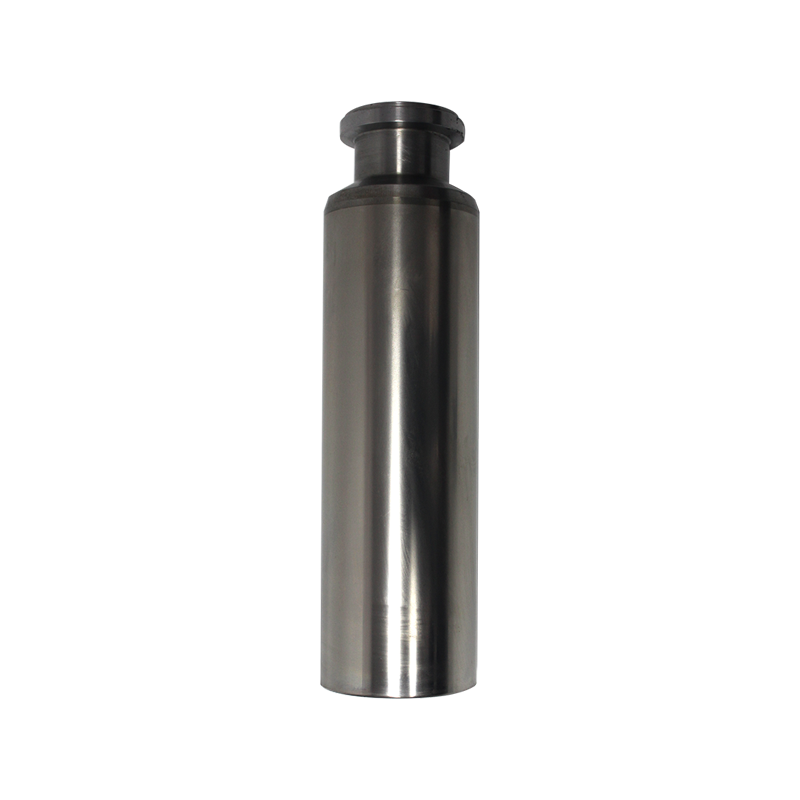

Плунжер

5

40Кр

16

Зажимная лента

5

4140/42CrMo

17

Винт зажима

10

35CrMo/42CrMo

18

Весенняя остановка

5

ZG40Cr

19

Крышка датчика

1

4330В

20

Уплотнительное кольцо FIG 2"

1

НБР

21

Фиксатор калибра

1

42CrMo

22

Крышка всасывания

5

4340/42CrMo

23

Паркер Сил 9

5

НБР

24

Шпилька и гайка

12

4140H/42CrMo

25

Плоская шайба

12

Q235

26

Гайка выпускного фланца

12

42CrMoA

27

Выпускной фланец

1

4330В/4340

28

Уплотнение выпускного фланца (D-образное кольцо)

1

НБР

29

Уплотнительное кольцо FIG 3"

1

НБР

30

Глухой фланец

1

4140

31

Весна

10

302

32

Плунжерная проставка

5

1045/45#

33

Уплотнение выпускного фланца (D-образное кольцо)

1

НБР

Данные о производительности QWS 2500 Classic

ДИАМЕТР ПЛУНЖЕРА

ВЫХОД НА РЕВ

РАБОЧИЙ ОБЪЕМ ПРИ ХОДАХ НАСОСА В МИНУТУ / ОБОРОТАХ ШЕСТЕРНИ

111/705

150/953

200/1271

250/1588

330/2100

мм (дюймы)

галлон/ре (литр/об)

галлонов в минуту (л/мин)

Кг/см² (PSI)

галлонов в минуту (л/мин)

Кг/см² (PSI)

галлонов в минуту (л/мин)

Кг/см² (PSI)

галлонов в минуту (л/мин)

Кг/см² (PSI)

галлонов в минуту (л/мин)

Кг/см²(PSI)

88,9

(3 1/2”)

6.3

(1,67)

700

(185)

1406

(20000)

950

(251)

1083

(15365)

1264

(334)

814

(11546)

1582

(418)

650

(9226)

2086

(551)

493

(6999)

95,3

(3 3/4”)

7.2

(1,91)

802

(212)

1255

(17420)

1086

(287)

947

(13437)

1446

(382)

711

(10096)

1809 год

(478)

569

(8068)

2385

(630)

431

(6121)

101,6

(4”)

8.2

(2.17)

912

(241)

1077

(15315)

1234

(326)

834

(11830)

1643

(434)

626

(8886)

2055

(543)

500

(7102)

2710

(716)

380

(5386)

114,3

(4 1/2”)

10.4

(2,75)

1154

(305)

851

(12100)

1563

(413)

658

(9338)

2082

(550)

494

(7012)

2604

(688)

395

(5605)

3437

(908)

299

(4247)

127,0

(5”)

12,9

(3.40)

1427

(377)

689

(9800)

1930 год

(510)

533

(7562)

2574

(680)

400

(5671)

3217

(850)

320

(4537)

4247

(1122)

242

(3437)

139,7

(5 1/2”)

15,6

(4.11)

1726 год

(456)

569

(8100)

2335

(617)

440

(6250)

3111

(822)

331

(4692)

3891

(1028)

264

(3751)

5132

(1356)

200

(2844)

146,1

(5 3/4”)

17,0

(4.49)

1885 год

(498)

521

(7410)

2551

(674)

403

(5722)

3399

(898)

303

(4295)

4251

(1123)

242

(3434)

5609

(1482)

183

(2602)

152,4

(6”)

18,5

(4,89)

2055

(543)

478

(6805)

2778

(734)

370

(5254)

3702

(978)

278

(3943)

4629

(1223)

222

(3153)

6109

(1619)

168

(2382)

165,1

(6 1/2”)

21,7

(5,74)

2411

(637)

408

(5800)

3259

(861)

316

(4479)

4345

(1148)

237

(3359)

5431

(1435)

189

(2687)

7169

(1894)

143

(2036)

ВХОДНАЯ МОЩНОСТЬ: Л.С. (кВт)

1790 год

(2400)

1866 год

(2500)

1866 год

(2500)

1866 год

(2500)

1866 год

(2500)

1. На основе 90% ME и 100% VE — только прерывистое обслуживание.

2. Насосы с давлением более 15 000 фунтов на квадратный дюйм требуют специальных манометрических и нагнетательных фланцев. Для получения информации свяжитесь с SPM Engineering.

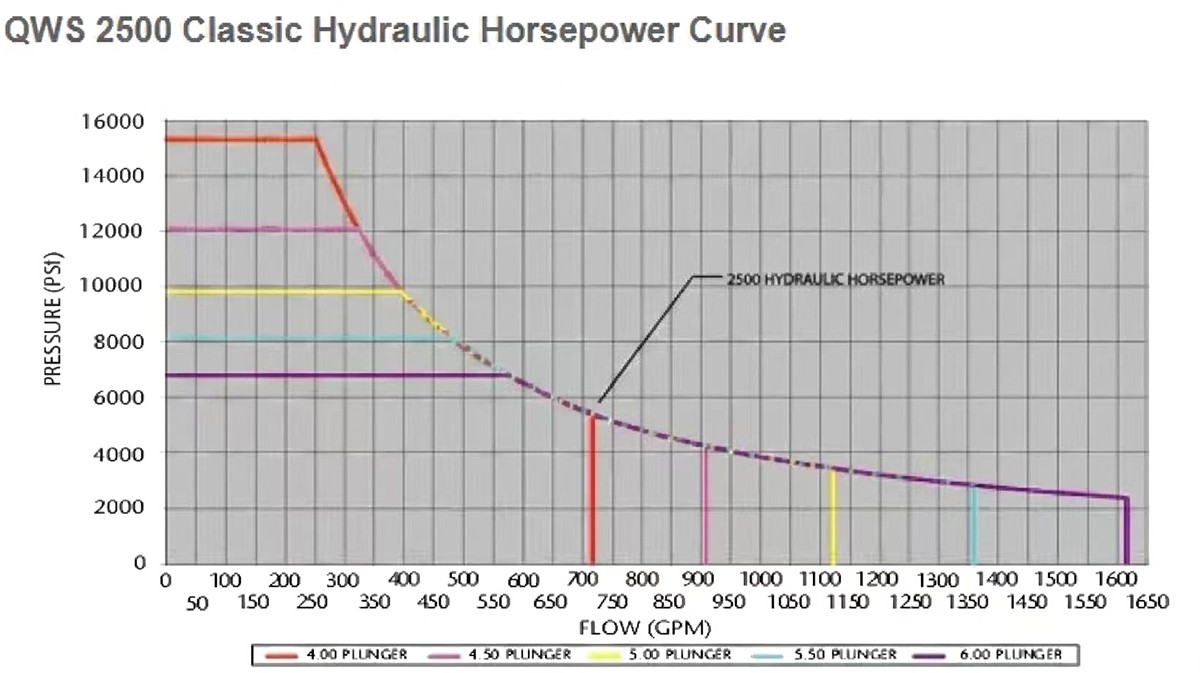

Примечание: на этой диаграмме показана производительность этого насоса при максимальной гидравлической мощности. Обратите внимание, что по мере увеличения размера плунжера насоса достигается больший максимальный расход при уменьшении максимального давления.
